122cc太阳集成游戏科技分享一例齿条自动化生产线刷新计划

泉源：122cc太阳集成游戏科技

时间：2018-11-27

点击：

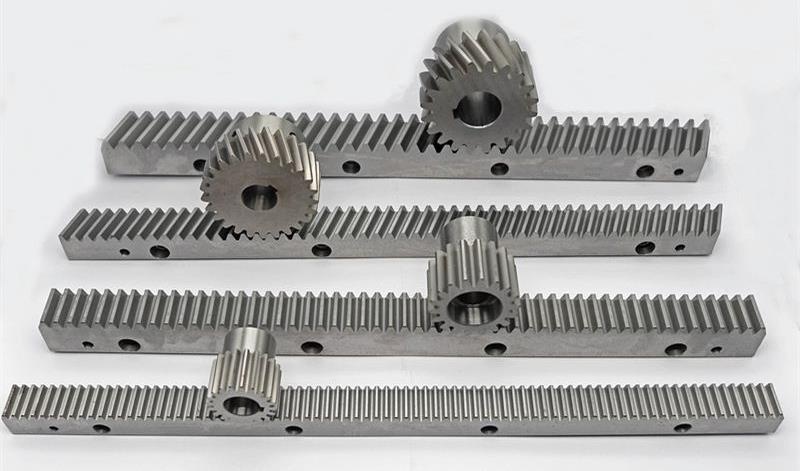

齿条

齿条

齿条是机械工业中的基础部件 ，也是不可缺氨赡主要部件 ，普遍应用在机床、电力系统、冶金机械、农业机械和运输机械等工业装备中。接下来122cc太阳集成游戏科技小编一例齿条自动化生产线刷新计划。


在装备制造智能化生长的趋势下 ，我国某齿条生产企业齿条生产装备只在少数的几个工序实现自动化 ，大都工序需人工辅助 ，部分工序仍完全人工操作 ，齿条各加工装备相互伶仃 ，工序间转运由人工手持搬运。由于齿条生产工序多 ，转运频率高 ，造成工人劳动强度大。同时 ，操作车间噪音大 ，有损工人身体康健。更严重的问题是 ，今生产现状下 ，齿条生产效率低 ，产能难以突破 ，经济效益差 ，制约企业生长。

工程师深入该企业生产车间 ，详细调研相识齿条生产的工艺历程、职员加入情形 ，依附富厚的自动化装备研制与刷新履历 ，在不改变齿条生产原工序顺序的情形上 ，对齿条伶仃加工装备举行刷新提升与无误差联动 ，形成整线。

刷新前工序


齿轮从粗加工坯推测制品需要经由立加、粗磨外圆、粗滚齿、热处置惩罚、校直、精磨外圆、精滚齿、探伤、退磁、洗濯、压轴承、铆压挡圈工序。其中立加、粗磨、校直工件水平安排夹具上 ，粗滚齿、热处置惩罚工件竖直安排夹具上 ，校直之前与校直之后的工序划分由两类操作工人辅助操作完成 ，其中的探伤工序完全需要人工审查裂纹。

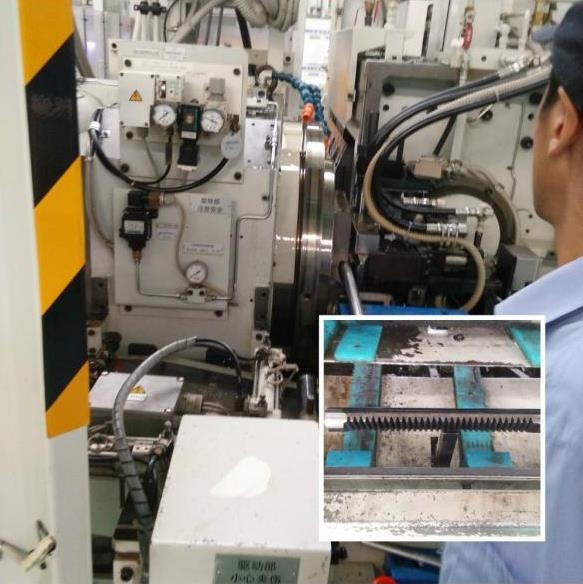

车间生产图
                   车间生产图

刷新后的自动生产线


自动生产线由：步进上料机、切换缓存工装、移念头械手、机械手运行轨道、视觉磨练系统、供电系统、清静防护系统、控制系统等组成 ，实现质料自动转运、上线、加工工位转换、下线、制品转运入库等功效。


齿条生产线计划总图


齿条生产线计划总图

主要结构运行流程先容

步进上料机运行状态


步进上料机缓存仓上料——步进上料机启动——（步进运送机构——运行    ——物料检查——下料）循环运行——阻止——关机

切换缓存工装运行状态


切换缓存工装启动——（（上料——物料检查）上料完毕——（下料——物料检查）下料完毕——定位装置翻开——旋转切换——定位装置关闭）循环运行—— 关机

控制系统先容


控制系统接纳DCS控制系统 ，由转运控制、工位转换控制、缓存存取料检测控制、视觉磨练控制、分选控制等控制部分组成？刂葡低乘剂康阶氨傅脑诵锌煽啃浴⑸缎枰 ，PLC部分输入输出点预留15%富余量。

刷新的齿条自动生产线具备结构精简、操作浅易、规格替换简朴、维护本钱低、主体机构具备兼容交流性 ，能顺应多规格、生产效率高的优势 ，班产由原来的400个/8h提升到650个/8h ，解放人工 ，提高生产效率 ，资助客户乐成解决问题。
